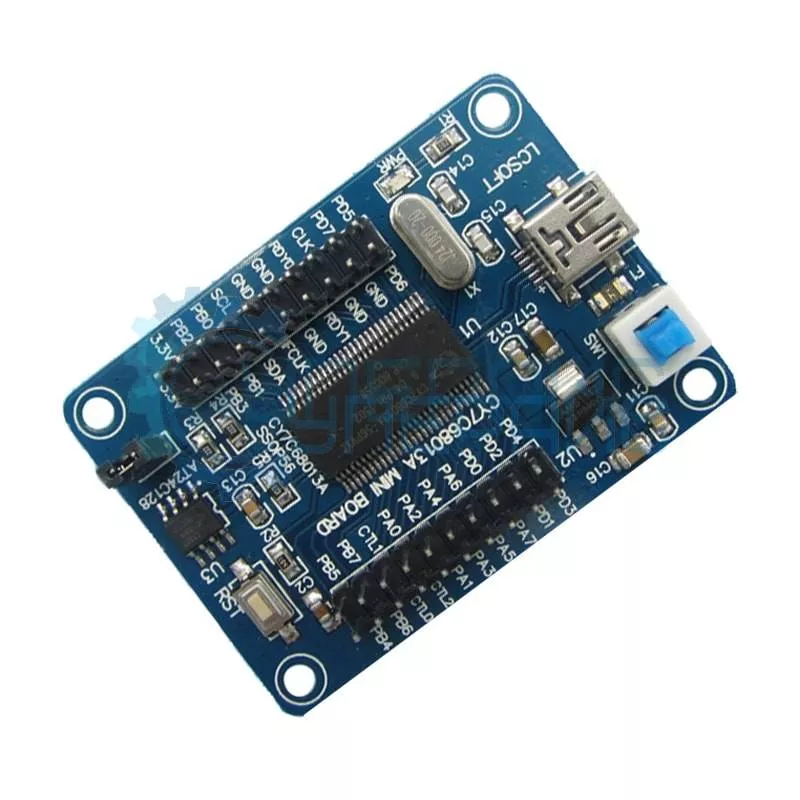

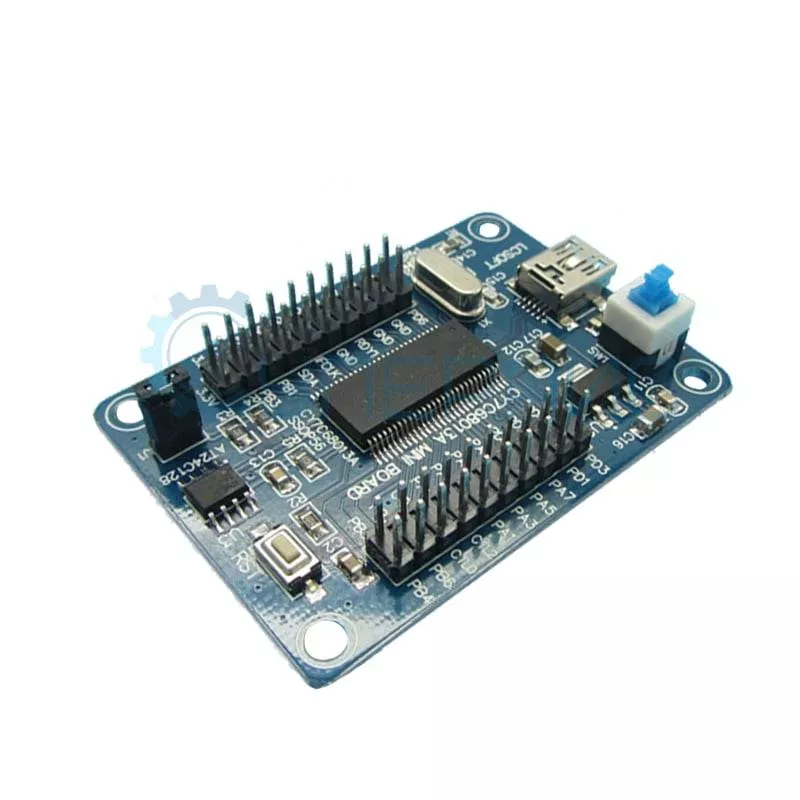

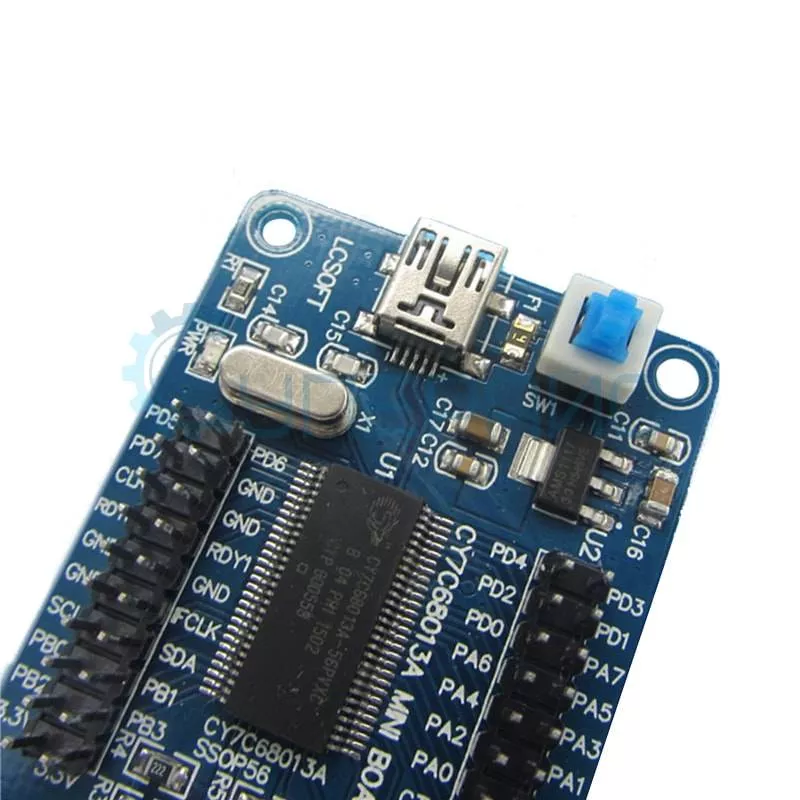

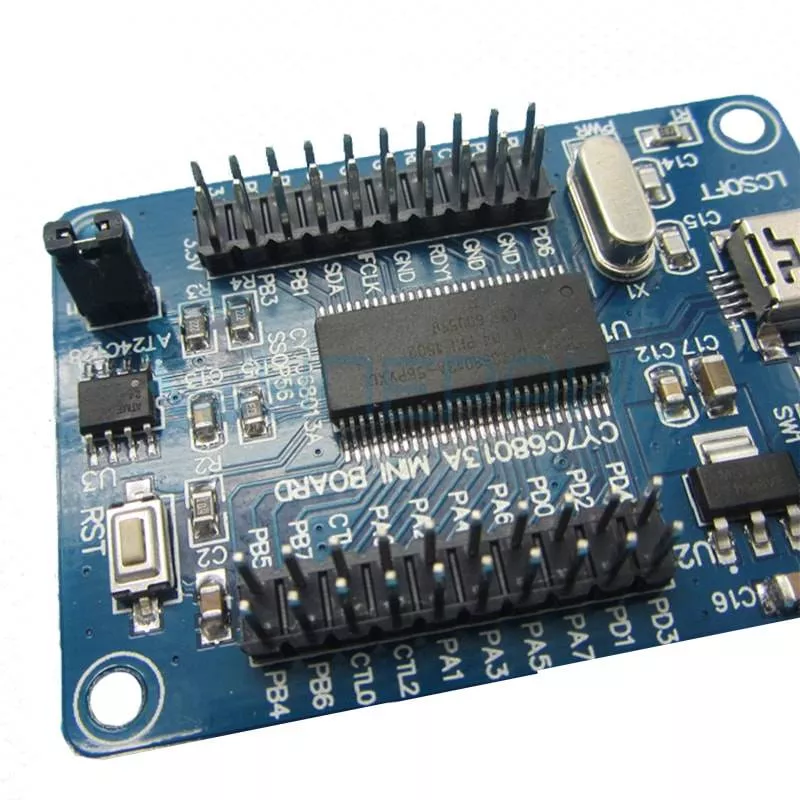

Логический анализатор Cypress CY7C68013A - 56PVXC
Технические характеристики Cypress CY7C68013A - 56PVXC
| Количество каналов | 8 |
| Количество входов / выходов | 24 |
| Максимальная частота дискретизации | 48 МГц |
| Скорость передачи | до 480 Мб/с |
| Многожильный провод | 51-жильный |
| Передача данных | Bulk, Interrupt, Isochronous |
| Функции ввода / вывода | 8/16-битный Databus, DMA, GPIO, I2C, UART |
| Логические уровни | 1.8В, 2.0В, 2.5В, 3.3В и 5В |
| Характеристики микроконтроллера | |
| Ядро | 8051 |
| Разрядность | 8 |
| Объем RAM-памяти | 16k |
| Напряжение питания | 0 В- 3,6 В |
| Максимальная температура | 70 °С |
| Минимальная температура | 0 °С |
| Тип корпуса | ssop56 |
| Общие характеристики | |
| Программное обеспечение | Firmware, EEPROM |
| Поддерживаемые стандартные протоколы | CAN, DMX512, I2S, I2S/PCM, Mancheste 1-Wire, UNI/O, Simple Parallel, Async Serial, SPI |
| Размеры | 56 мм х 43 мм х 12 мм |
| Цвет | синий |
| Вес нетто | 14 г |
| Комплектация: | логический анализатор CY7C68013A - 56PVXC – 1 шт |
Логический анализатор Cypress CY7C68013A - 56PVXC: мощный инструмент для анализа цифровых сигналов
Логический анализатор Cypress CY7C68013A - 56PVXC на базе микроконтроллера FX2LP — это компактное решение для отладки цифровых схем. С 8 каналами, частотой дискретизации 48 МГц и скоростью передачи данных до 480 Мб/с через USB, он подходит для проектов в области Embedded-систем, IoT и телекоммуникаций.
Основные особенности:
- 8 каналов анализа — работа с параллельными и последовательными интерфейсами (I2C, SPI, UART).
- Скорость передачи 480 Мб/с — быстрая передача данных по USB для динамического мониторинга сигналов.
- Поддержка логических уровней 1.8–5 В — совместимость с большинством современных микросхем и плат.
- Программируемый микроконтроллер FX2LP — гибкая настройка под задачи протокольного анализа.
Память и совместимость
Анализатор не имеет встроенной энергонезависимой памяти (EEPROM), поэтому для записи данных требуется подключение к ПК через USB или использование внешних накопителей. Совместим с популярным ПО: Saleae Logic и USBee Suite, что позволяет декодировать сигналы CAN, DMX512, I2S и других протоколов.
Особенности подключения
Устройство подключается к компьютеру через USB (кабель Type A — miniUSB Type B, не входит в комплект). Компактные размеры (56×43×12 мм) и вес 14 г делают его портативным решением для выездных работ. Корпус SSOP56 обеспечивает надежное крепление на плате, а поддержка DMA ускоряет обработку данных.
Где применяется CY7C68013A - 56PVXC?
- Отладка FPGA/CPLD: анализ сигналов на платах с высокоскоростными интерфейсами.
- Тестирование протоколов: работа с 1-Wire, UNI/O, Manchester и другими стандартами.
- Образование: изучение работы микроконтроллеров и цифровых шин.
Почему Cypress?
Микроконтроллер FX2LP от Cypress обеспечивает стабильную работу с микросхемами разных производителей. Благодаря 51-жильному кабелю и 24 вводам/выводам, анализатор легко интегрируется в сложные платы и системы.
Важно!
Для работы с устройством требуется установка фирменного ПО и драйверов, доступных на сайте Cypress. Учтите, что память конфигурации (Firmware) загружается при каждом подключении к USB, что позволяет адаптировать анализатор под текущие задачи.
Логический анализатор CY7C68013A - 56PVXC — это универсальный инструмент для инженеров, работающих с цифровыми системами. Его микроконтроллер FX2LP, поддержка USB 2.0 и компактный дизайн делают его незаменимым в лаборатории или на выезде.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
